Bauplanung in einer Zuckerfabrik: Austausch von Presskammerfiltern
Objektplanung, Tragwerksplanung und Montagekonzept für den Umbau im laufenden IndustriebestandFür eine Zuckerfabrik plante INOPCO den baulichen Austausch bestehender Presskammerfilter gegen neue Anlagenkomponenten mit deutlich veränderter Geometrie und Masse. Im Fokus standen der Lastabtrag im Bestand, die Ertüchtigung der Ebene +7,00, die Umplanung der Aufstellebene sowie die sichere Montage über temporäre Dachöffnungen.
- Objektplanung und Tragwerksplanung im industriellen Bestand

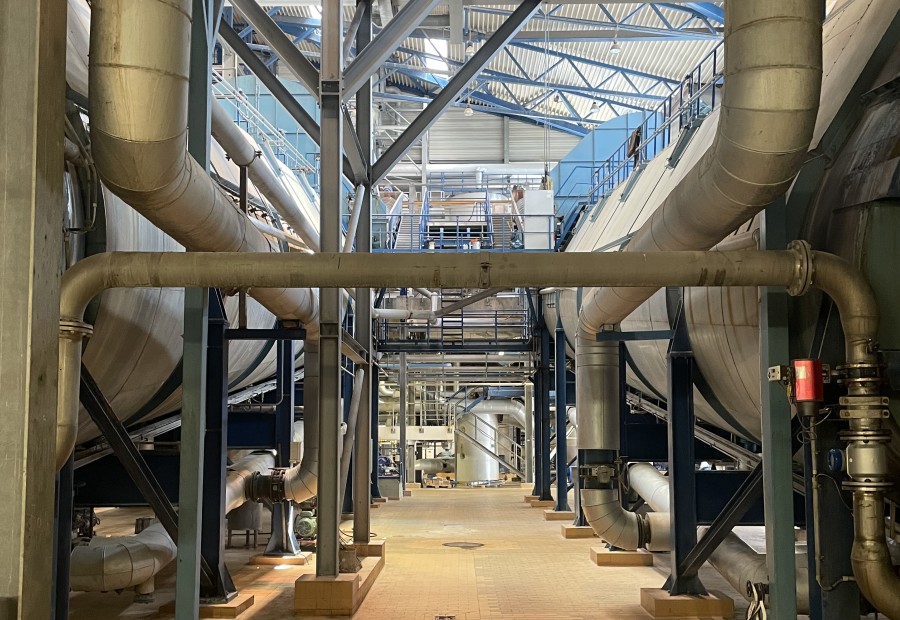

- Lastvergleich Bestand / Neu für Haupttragwerk, Stützen, Fundamente und Anschlusspunkte
- Ausführungsplanung, Stahlbauplanung, Rohbauplanung und Leistungsverzeichnisse

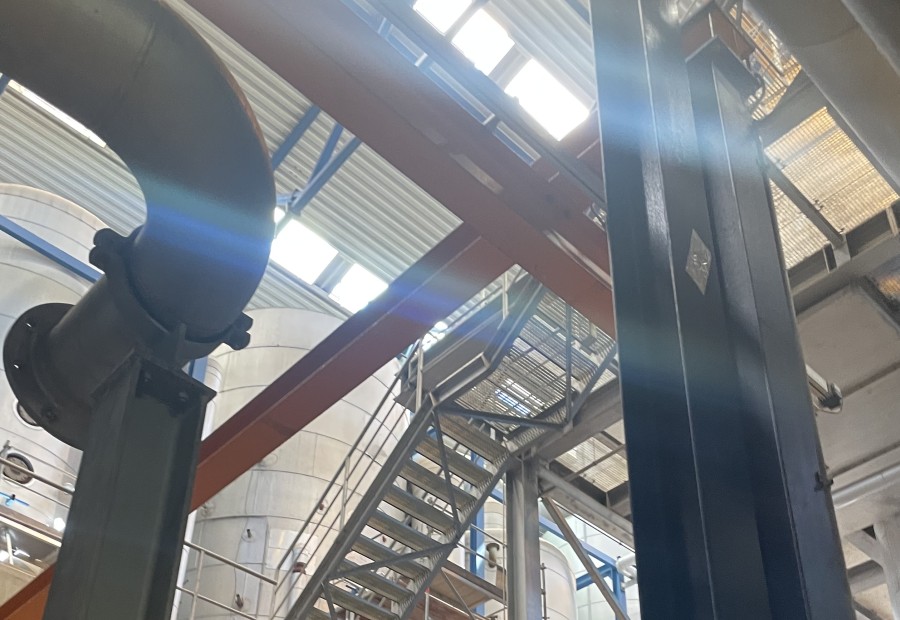

- Planung des Zwischenbauzustands für Einbringung über Dachöffnungen
Projektsteckbrief
Zuckerindustrie
Umbau im Bestand
Bau- und Tragwerksplanung
+7,00 m
Ausgangslage
Die bestehenden Presskammerfilter sollten teilweise durch neue Filteranlagen ersetzt werden. Da sich die neuen Anlagen in Geometrie und Masse deutlich vom Bestand unterschieden, musste die Tragfähigkeit des vorhandenen Haupttragwerks geprüft und die Aufstellebene konstruktiv angepasst werden.
1. Bestand bewerten
Sichtung der Bestandsunterlagen, Abgleich vor Ort und Prüfung der vorhandenen Stahlbeton- und Stahlbaukonstruktion.
2. Lasten nachweisen
Lastvergleich Bestand / Neu für Stützen, Fundamente, Stahlbau-Riegel, Stahlbauknoten und die Ebene +7,00.
3. Umbau planen
Umplanung der Aufstellebene, neue Trägerrahmen, Ertüchtigung von unten und Montagekonzept für den Zwischenbauzustand.
Technische Planungsaufgabe
Minimale Eingriffe in den Bestand, maximale Sicherheit für Umbau und MontageDie neuen Presskammerfilter sollten auf der bestehenden Ebene +7,00 angeordnet werden. Ziel war eine Lösung mit möglichst wenigen baulichen Eingriffen in den Bestand. Da die statische Bestandsuntersuchung die Tragfähigkeit der Bühne zunächst nicht bestätigte, wurde eine Ertüchtigung der Ebene von unten in die Planung aufgenommen.
Tragwerksplanung
Prüffähige statische Nachweise, Fortschreibung der Bestandsstatik, Nachrechnung der Stahlbetonplatte und Stahlkonstruktion.
Stahlbau und Rohbau
Ausführungszeichnungen, Rohbauzeichnungen und Werkpläne für neue Stahlrahmenkonstruktionen und Ertüchtigungsmaßnahmen.
Ausschreibung
Leistungsbeschreibungen und Leistungsverzeichnisse für Rohbau, Stahlbau und Dacharbeiten einschließlich Massenermittlung.
Montagezustand
Nachweis temporärer Änderungen am Dachtragwerk und Abstimmung eines Montagekonzepts für Einbringung und Ertüchtigung.
Objektplanung
Ausführungsplanung mit Einzelangaben für die Ertüchtigung der Ebene +7,00, Detail- und Konstruktionszeichnungen, Koordination der fachlich Beteiligten sowie Dokumentation.
- Ausführungsplanung
- Detailzeichnungen
- Leistungsverzeichnisse
- Preisspiegel und Vergabeempfehlung
Tragwerksplanung
Bestandsanalyse, Lastvergleich, prüffähige Statik, Neudimensionierung neuer Trägerrahmen und Planung der Stahlrahmen zur Ertüchtigung der Bühne.
- Lastvergleich Bestand / Neu
- Nachrechnung Bestandskonstruktion
- Stahlrahmen und Öffnungseinfassungen
- Ausführungszeichnungen Stahlbau / Rohbau
Zwischenbauzustand
Planung der temporären Änderungen am Bestandstragwerk des Daches sowie Montagekonzept für das Ausbringen der alten und Einbringen der neuen Filteranlagen.
- Dachöffnungen für Montage
- Temporäre Tragwerksnachweise
- Montagekonzept Dach
- Montagekonzept Ertüchtigung
Planung im laufenden Produktionsumfeld
Umbauplanung mit Bestandsschutz, Montagefolge und Schnittstellen zur AnlagentechnikDas Projekt erforderte eine enge Verzahnung von Bauplanung, Tragwerksplanung und Anlagentechnik. Für die neuen Presskammerfilter waren Maschinenaufstellpläne, Schnittkräfte, Dynamikfaktoren, Bestandsstatiken, Werk- und Montagepläne sowie Betriebsinformationen zu berücksichtigen.
