AwSV-gerechte Planung eines WHG-Tanklagers und einer Prozessanlage
Prüffähiges AwSV-Konzept, Rückhaltevolumen, Dichtflächen, FD-Beton und AusführungsdetailsFür ein Tanklager und eine Prozessanlage erstellte INOPCO ein prüffähiges AwSV-Konzept mit Schwerpunkten in Anlagentechnik, Brand- und Explosionsschutz, Bauausführung und Bauplanung.
Die Planung umfasste die Ermittlung der Schutzziele, die Systemgliederung der betroffenen Anlagenbereiche, die Bemessung von Rückhaltevolumen und Eindringtiefen, die Auswahl geeigneter Beschichtungs- und Fugensysteme sowie die Überführung der Ergebnisse in Ausführungsplanung, Leistungsverzeichnisse, Ausschreibung und Vergabe.
- AwSV-Konzept mit prüffähiger Nachweisführung
- Rückhaltevolumen, Füllstandssimulationen und Leckageszenarien
- Dichtflächen, FD-Beton, Beschichtungssysteme und Fugenplanung
- Ausführungsplanung, Leistungsverzeichnis, Ausschreibung und Vergabe
Anlagentyp
WHG-Tanklager und Prozessanlage
Schutzziel
AwSV-konforme Rückhaltung und Dichtheit
Nachweise
Rückhaltevolumen, Eindringtiefen, Dichtflächen
Ergebnis
Konzept, Details und Leistungsverzeichnis

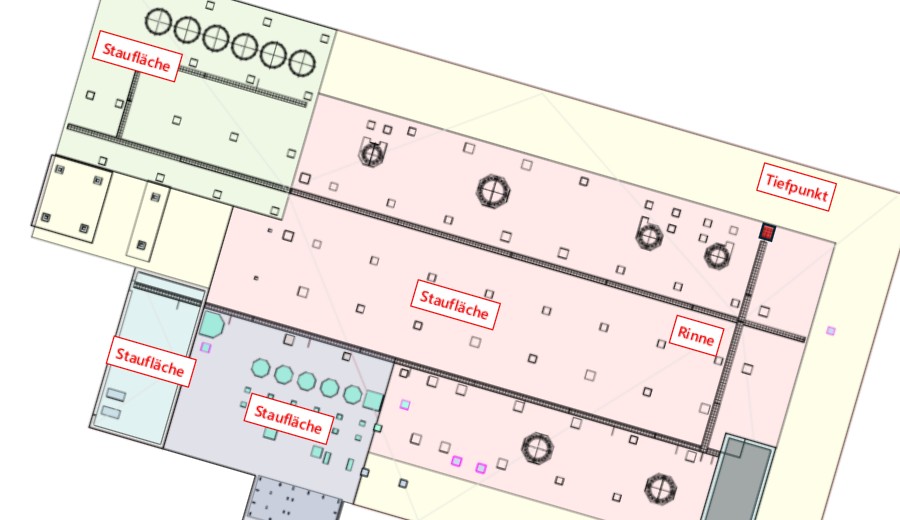

Systemgliederung der AwSV-relevanten Bereiche
INOPCO beschrieb die Anlagenbereiche nach Ablauf-, Stau- und Rückhalteflächen, Tiefpunkten, Auffangräumen, Auffangwannen, Auffangtassen, Grundleitungen, Kanälen, Rinnen, Pumpenschächten sowie Abfüll- und Umschlagflächen.
Dadurch entstand eine nachvollziehbare Grundlage für AwSV-Konzept, Nachweisführung, Ausführungsplanung und spätere Bauausführung.
Schwerpunkte des AwSV-Konzepts
Anlagentechnik, Brandschutz, Bauausführung und Bauplanung als abgestimmtes SicherheitskonzeptAnlagentechnik und Betriebsweise
Analyse von Medien, Materialien, Behältern, Aggregaten, Rohrleitungen, Stutzen, Prozesstechnik, Sicherheitseinrichtungen, Überfüllsicherungen und Leckageanzeigern.
- Beschreibung der Betriebsweise
- Bemessung von Leckageszenarien
- Abgleich mit Betrieb, Instandsetzung und Anlagentechnik
Brand- und Explosionsschutz
Berücksichtigung brandschutztechnischer Anforderungen mit Bezug auf Rückhaltung, Löschwasser, Erdung, Blitzschutz und sichere Ausführung.
- Berechnung erforderlicher Löschwasservolumen
- Berücksichtigung von Erdung und Blitzschutz
- Abstimmung technischer und genehmigungsrechtlicher Anforderungen
Bauausführung und Qualitätssicherung
Definition der Anforderungen an Bauausführung, fortlaufende Prüfungen, Dichtheitsnachweise sowie Nachweise, Zulassungen und Zertifikate.
- Prüf- und Dichtheitsnachweise
- Zulassungen und Zertifikate
- Vorgaben für Bauausführung und Dokumentation
Bauplanung und konstruktive Details
Planung von Dichtflächen, Schichtaufbauten, Fugen, Durchdringungen, Auffangräumen und Rückhaltebereichen mit zugelassenen Materialien.
- Dimensionierung von Dichtflächen und Rückhaltebereichen
- Fugenanordnung, Fugenbleche und Durchdringungsdetails
- Definition zugelassener Baumaterialien und Applikationsverfahren
Teil 1: Analyse, Schutzziele und AwSV-Konzept
Erfordernisse und Genehmigungstatbestand
Sichtung und Analyse der Anforderungen, des Genehmigungsgegenstands sowie der betroffenen Anlagenteile.
Schutzziele und Bauprodukte
Identifikation der Schutzziele und Ableitung der Anforderungen an Stahl, Beton, Bodenabläufe, Fugenbleche und Durchdringungen.
Systemgliederung und Nachweise
Erstellung von Schemata und Skizzen sowie Berechnung von Rückhaltevolumen und Eindringtiefen.
Teil 2: Ausführungsplanung und Vergabegrundlage
Übernahme in die Ausführungsplanung
Überführung der Ergebnisse des AwSV-Konzepts in detaillierte Ausführungspläne mit Material- und Verarbeitungsvorgaben.
Systemlösung und Detailplanung
Planung von FD-Beton, DIBt-zugelassenen Beschichtungssystemen, Fugenblechsystemen und konstruktiven AwSV-Details.
Leistungsverzeichnis und Vergabegrundlage
Erstellung von Leistungsverzeichnissen für Beschichtungssysteme, Beschichtungsarbeiten und Betonarbeiten mit FD-Beton und Fugenblechsystem.
Nachweisführung und technische Umsetzung

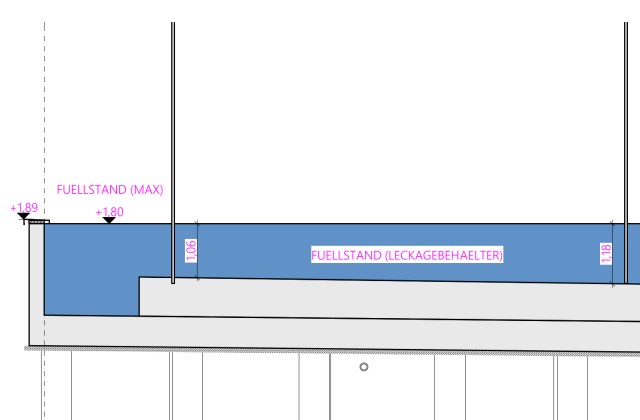

Das Rückhaltevolumen wurde über Füllstandssimulationen nachgewiesen. Für das Tanklager wurde abhängig von den eingesetzten Medien ein DIBt-zugelassenes Beschichtungssystem vorgesehen. Die Bodenplatte der Prozessanlage wurde als FD-Beton geplant.
Bei der Planung wurden die Vorgaben der DAfStb-Richtlinie BUmwS und DWA-A 786 berücksichtigt. Die Nachweisführung erfolgte unter anderem über Rissbreitenbegrenzung, Systemgliederung, Materialauswahl und die Definition geeigneter Fugen- und Dichtsysteme.
Ergebnisse
- Übersicht relevanter Regularien und Abstimmungsergebnisse
- AwSV-Konzept mit Schutzzielen, Systemgliederung und Nachweisen
- Berechnung von Rückhaltevolumen und Eindringtiefen
- Ausführungsdetails, Systemdokumentation und Leistungsverzeichnis
